PIC16F877A development board


Onderdelenlijst
Weerstanden:
15x 560R
2x 1K
1x 10K potmeter
1x 4K7
1x 8 pin sil
Condensatoren:
2x 100uF 35V
3x 100nF
4x 10uF
2x 20pF
Leds:
7x 3mm led rood
1x 3mm led groen
2x 7-segment display
Spoelen:
1x 330uH
Diodes:
1x 1N4007
1x 1N5819
Transistoren:
2x BC547
Ic's:
1x PIC16F877A
1x MAX232
1x LM2575-5V
Ic voetjes:
1x 40p ic voetje
1x 16p ic voetje
Headers:
2x 20p female header
1x 5p male header (icsp)
1x 16p male header (lcd)
2* 10p female header voor 7 segment displays
Connectoren:
1x 15p subd connector
1x 9p subd connector
1x DC jack bus
Diverse:
1x 20Mhz kristal
1x 8 pin dip switch
1x PCB

[thumb=238]docu/5/componenten.jpg[/thumb] [thumb=238]docu/5/287.jpg[/thumb]

Bouwbeschrijving

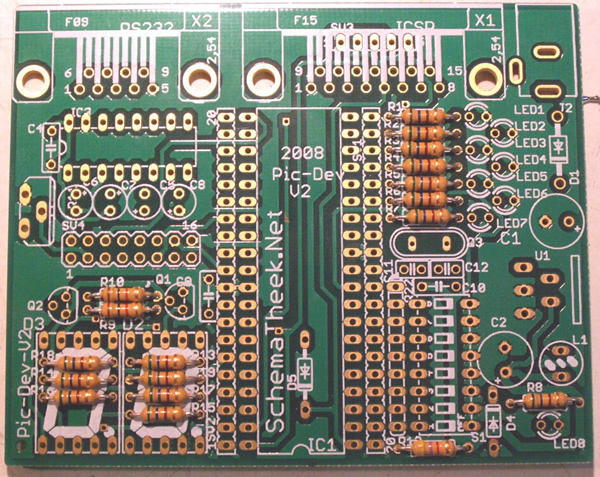

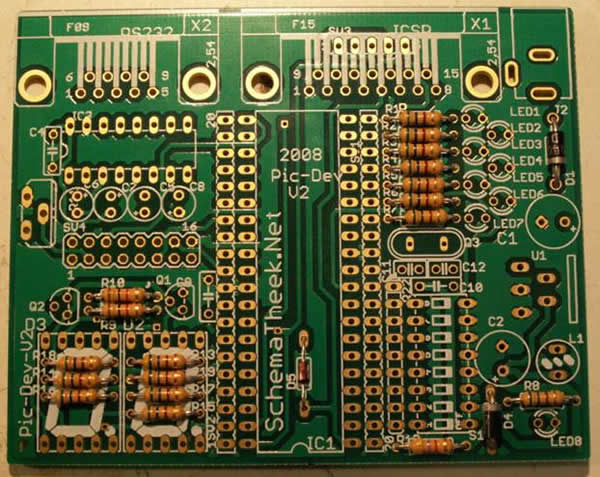

Stap 1
15x 560R weerstand (groen blauw bruin) R1-R8,R13-R19
2x 1K weerstand (bruin zwart rood) R9, R10
1x 4k7 weerstand (geel paars rood) R12


Stap 2
1x 1N4007 D1
1x 1N5819 D4
1x 1N4148 D5
** Let op de polariteit!! **

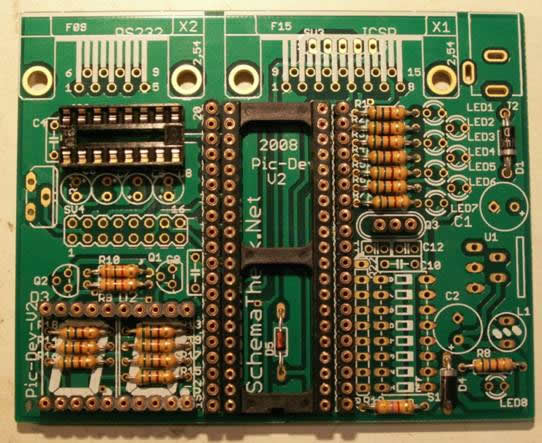

Stap 3
1x 16 pin ic voetje
1x 40 pin ic voetje
** Let op de polariteit!! **
2x 20 pin female header
2x 10 pin female header
1x 3 pin female header (knip de middelste pin af)

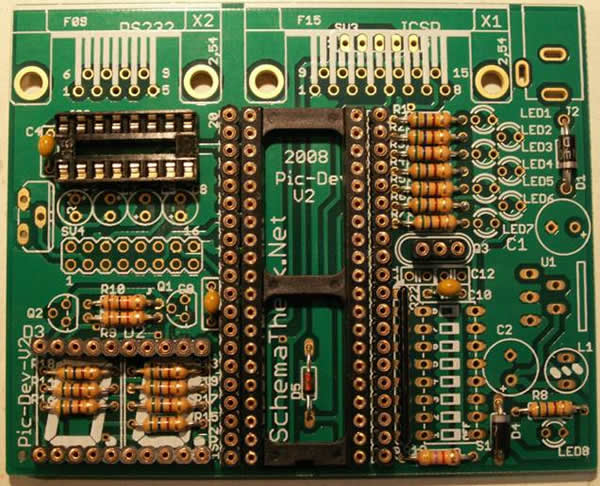

Stap 4
3x 100nF capacitor C4, C9, C10
2x 20pF capacitor C11, C12 (Niet op de foto, zie stap 6)
1x 10K sil weerstand R22 (Het gedrukt stipje aan de kant van C10)

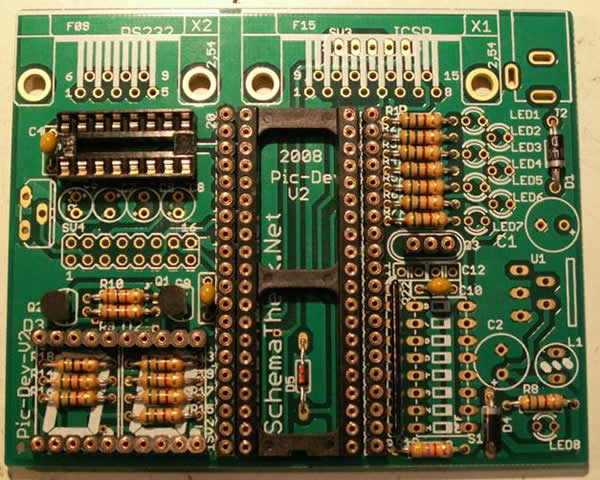

Stap 5
2x BC547 Q1, Q2
** Let op de polariteit!! **

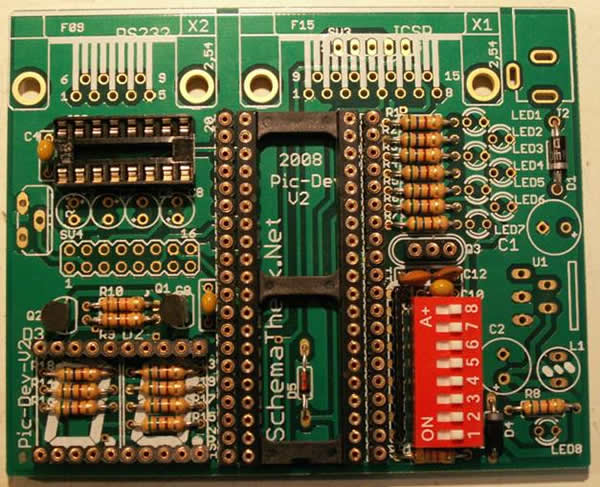

Stap 6
1x 8 pin dip switch

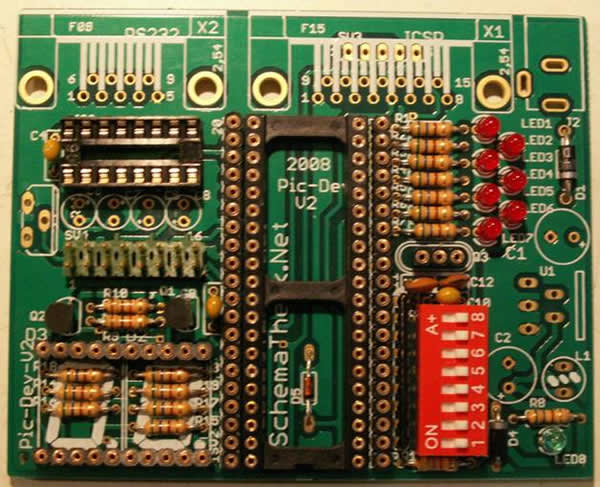

Stap 7
7x Led rood LED1-LED7 ** Let op de polariteit!! **
1x Led groen LED8 ** Let op de polariteit!! **
(Korte pin naar rechts)
1x 16 pin header SV1

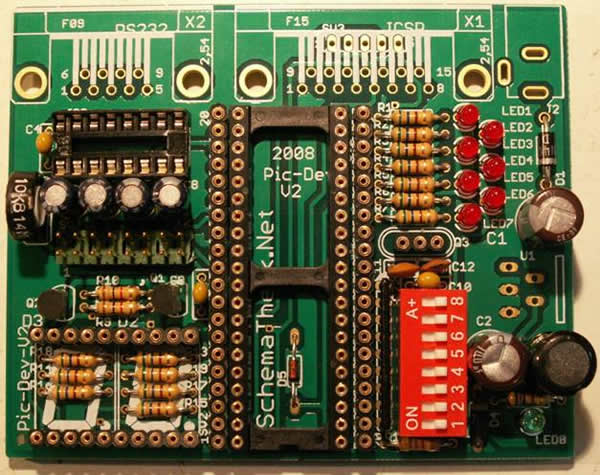

Stap 8
2x 100uF Elco C1, C2 ** Let op de polariteit!! **
4x 10uF Elco C5-C8 ** Let op de polariteit!! **
1x 330uH inductor L1
1X 10K potmeter R11

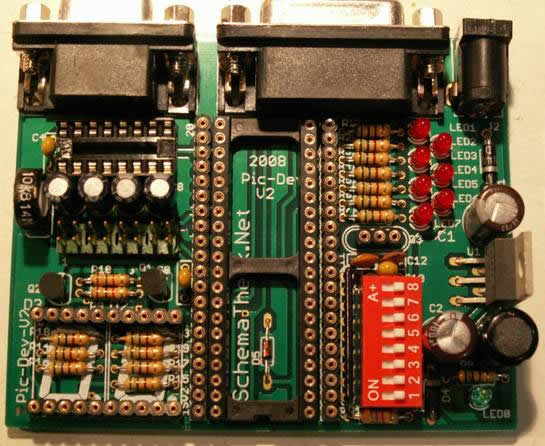

Stap 9
1x 15p Sub-D connector X1 of 1x 5 pin header SV3
1x 9p Sub-D connector X2
1x DC-jack plug J2
1x LM2575 U1

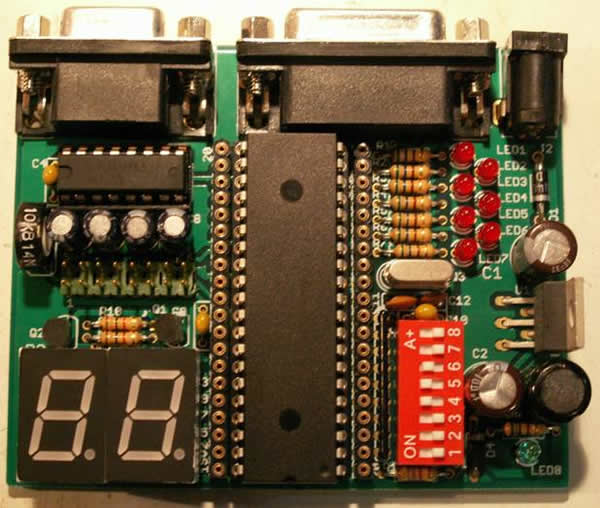

Stap 10
1x Max 232 IC3 ** Let op de polariteit!! **
1x PIC16F877A IC1 ** Let op de polariteit!! **
2x 7 segment display
1x 20Mhz kristal

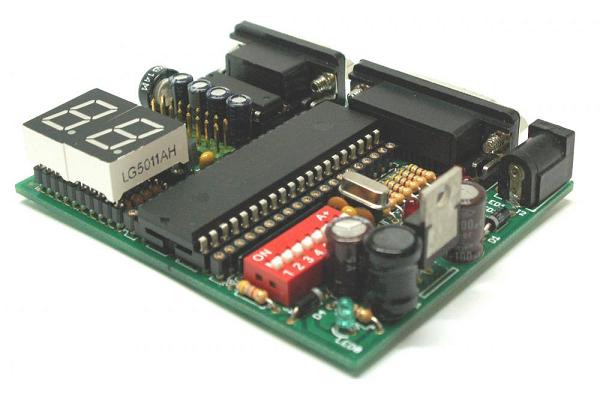

Klaar!

Demo Code
[iframe]bestanden/pic16f877a/demo_code.htm[/iframe]
[url=http://test.e-stynus.com/bestanden/pic16f877a/demo_code.zip]Hex file download.[/url]

Ciruit Diagram:
[thumb=400]docu/5/16f877a_circuit.png[/thumb]
